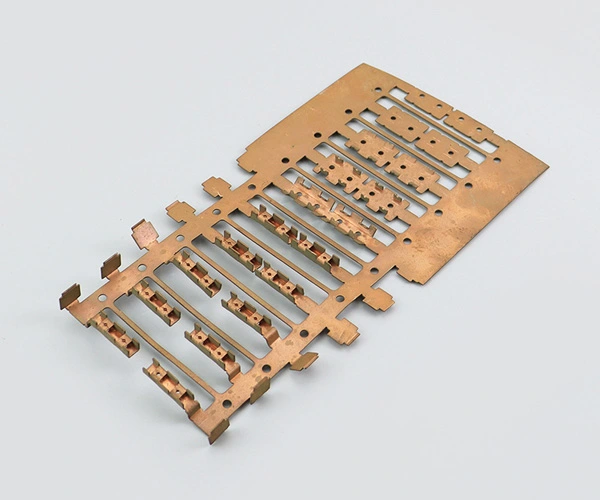

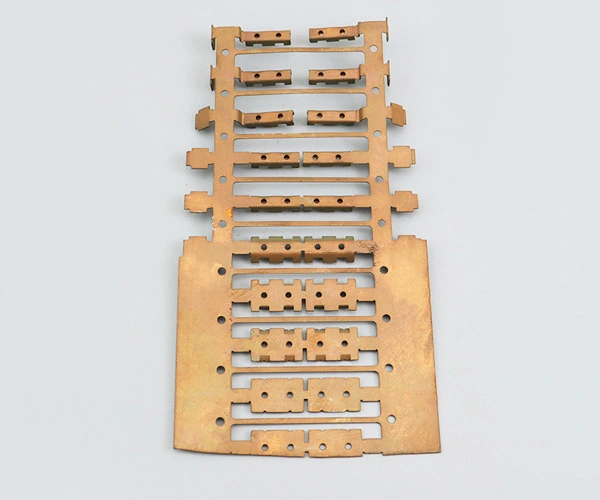

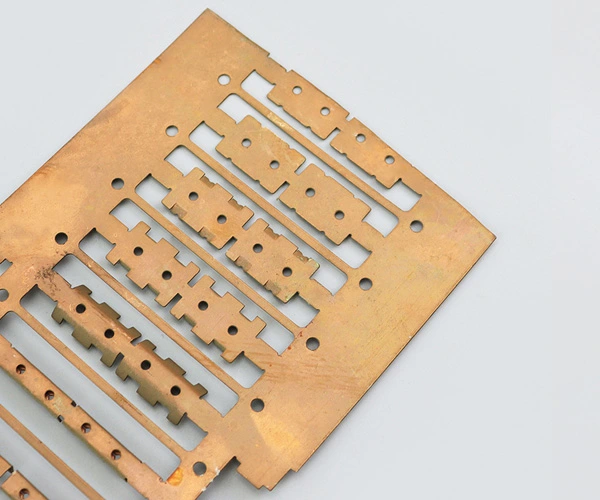

Terminali elettrici per stampaggio lamiera

Struttura della matrice progressiva

Lo stampo progressivo si riferisce a uno stampo per timbratura composto da più postazioni di lavoro, ciascuna delle quali completa l'elaborazione diversa, E ogni workstation è collegata sequenziale per completare una serie di diversi processi di stampaggio in una corsa della punzonatrice. La sua funzione è di applicare una forma e una portata di forza sulla lamiera utilizzando stampi convessi e concavi, riducendo la deformazione plastica del materiale, trasformando così l'embrione grezzo in una parte del prodotto.

1. Lo stampo progressivo è composto da tre parti: lo stampo superiore, lo stampo inferiore e il manicotto dello stampo, con il pilastro di guida come guida.

2. Lo stampo superiore ha una piastra di fissaggio dello stampo superiore, dotata di uno stampo convesso ed è collegata allo stampo superiore con viti.

3. Lo stampo inferiore è una piastra fissa per lo stampo inferiore, che contiene un nucleo ed è composto da altri nuclei.

4. Installa due stampi concavi semi conici nel manicotto dello stampo concavo con fori conici, con un foro per cavità al centro e due stampi concavi semicircolari con due perni di posizionamento per il posizionamento.

5. La parte di scarico è composta da una asta superiore e un cuscinetto per asta superiore. Dopo che la parte è stata formata, lo stampo superiore è aperto prima utilizzando un lavoro di scarico dedicato, e poi l'asta superiore viene utilizzata per spingere i due stampi concavi semi conici fuori dallo stampo, consentire allo stampo di separare e estrarre il prodotto.
